Sóng hài là gì? Nguyên nhân và các phương pháp làm giảm sóng hài?

Bạn đã bao giờ nghe đến sóng hài trong hệ thống điện? Đây là một hiện tượng phổ biến nhưng có thể gây ra nhiều vấn đề nghiêm trọng, từ hư hỏng thiết bị đến lãng phí năng lượng. Sóng hài xuất hiện khi các thiết bị như máy tính, máy biến tần hay đèn LED tạo ra nhiễu trong lưới điện, làm méo dạng dòng điện hoặc điện áp. Điều này ảnh hưởng trực tiếp đến chất lượng điện năng, khiến các nhà máy, văn phòng, và cả hộ gia đình gặp rắc rối.

Trong hệ thống điện, sóng hài làm giảm hiệu suất và gây tổn thất. Trong bài viết này, HTV sẽ giúp bạn hiểu rõ sóng hài, nguyên nhân và tác hại của harmonic wave.

Sóng hài là gì?

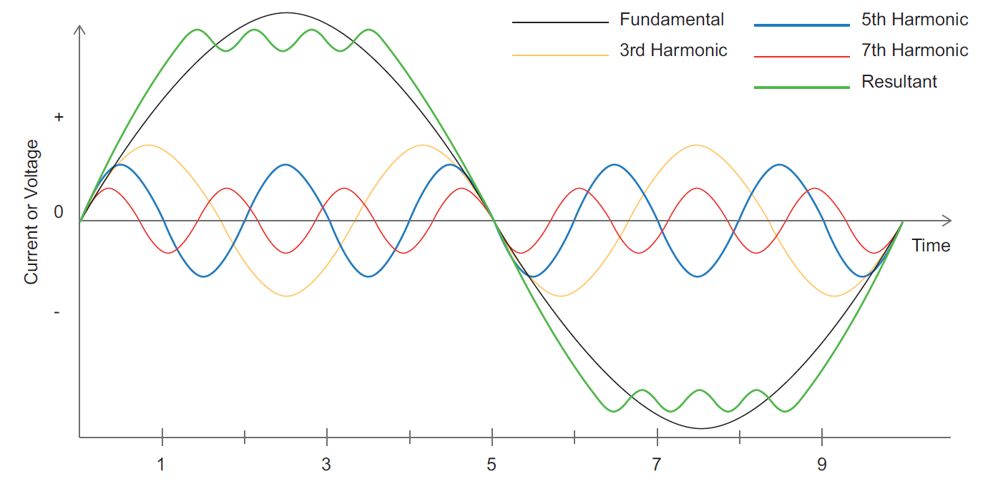

Sóng hài (Harmonic wave) là các thành phần sóng sin trong hệ thống điện, có tần số là bội số nguyên của tần số cơ bản, thường là 50 Hz hoặc 60 Hz trong lưới điện. Công thức biểu diễn sóng hài là: [ f_h = h \cdot f_b ]

Trong đó:

• • ( f_h ): Tần số của sóng hài.
  • ( f_b ): Tần số cơ bản (50 Hz hoặc 60 Hz).
  • ( h ): Số nguyên dương (bậc hài, như 3, 5, 7…).

Ví dụ: trên lưới 50 Hz, sóng hài bậc 5 có tần số 250 Hz. Những sóng này không được thiết bị sử dụng, thay vào đó chuyển thành nhiệt, gây tổn hao năng lượng.

Harmonic wave được phân tích thông qua chuỗi Fourier, một phương pháp toán học phân tách một dạng sóng phức tạp thành tổng của các sóng sin đơn giản. Trong hệ thống điện, chúng xuất hiện khi dòng điện bị méo dạng, ảnh hưởng đến chất lượng điện năng. Đặc biệt, sóng hài bậc lẻ (3, 5, 7…) phổ biến hơn do tính đối xứng của các dạng sóng trong thực tế.

Xem thêm: Nguồn đối xứng là gì? Cách để tạo ra nguồn đối xứng an toàn

Nguyên nhân gây ra sóng hài

Nguyên nhân gây ra sóng hài bắt nguồn từ các tải phi tuyến, là những thiết bị mà dòng điện không tỷ lệ tuyến tính với điện áp, dẫn đến dòng điện méo dạng, không còn dạng sin. Các thiết bị này rút dòng điện theo dạng xung, tạo ra các thành phần sóng hài trong lưới điện. Dưới đây là các nguồn chính gây ra sóng điều hòa bậc cao:

Thiết bị công nghiệp:

• • Máy biến tần: Điều khiển tốc độ động cơ trong nhà máy, thường dùng trong sản xuất thép hoặc xi măng.
  • Lò hồ quang: Sử dụng trong ngành luyện kim, tạo dòng điện không ổn định.
  • Máy hàn hoặc động cơ điều khiển tốc độ: Gây ra dòng điện dạng xung mạnh.

Thiết bị gia dụng:

• • Máy tính, TV, đèn huỳnh quang: Sử dụng nguồn chuyển mạch, rút dòng điện không đều.
  • Lò vi sóng: Tạo ra nhiễu khi hoạt động.

Hệ thống năng lượng tái tạo:

• • Inverter năng lượng mặt trời hoặc turbine gió: Chuyển đổi từ DC sang AC, sinh ra sóng hài.

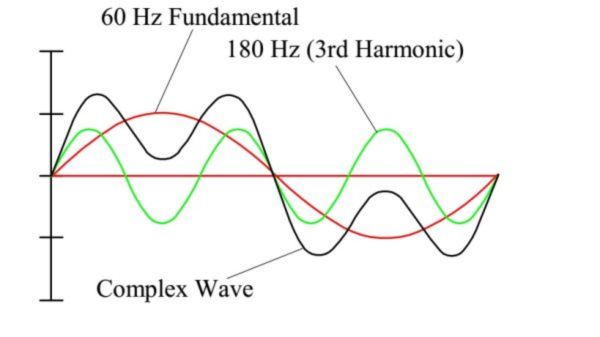

Cơ chế tạo sóng điều hòa bậc cao có thể được giải thích qua chuỗi Fourier: Một dạng sóng bất kỳ được phân tích thành sóng cơ bản và các sóng hài bậc cao. Khi dòng điện bị méo dạng do tải phi tuyến, các sóng hài bậc lẻ (3, 5, 7…) thường xuất hiện, vì hầu hết các thiết bị tạo ra dạng sóng đối xứng.

Những tác hại do sóng hài gây ra

Sóng hài là một dạng nhiễu không mong muốn, ảnh hưởng nghiêm trọng đến chất lượng điện năng và hoạt động của hệ thống. Dưới đây là những tác hại của chính mà nó mang đến:

Hư hỏng thiết bị:

• • Quá nhiệt: Sóng hài gây nóng động cơ, biến áp, và tụ bù, làm giảm tuổi thọ thiết bị.
  • Sự cố bất thường: Aptomat, cầu chì có thể bị kích hoạt không rõ lý do, hoặc tụ bù bị nổ do cộng hưởng harmonic wave.

Nhiễu hệ thống:

• • Gây nhiễu cho hệ thống viễn thông và tự động hóa, như PLC hoặc relay, làm gián đoạn hoạt động điều khiển.
  • Làm sai lệch kết quả đo lường của đồng hồ điện, ảnh hưởng đến quản lý năng lượng.

Tổn hao năng lượng:

• • Dòng hài không được thiết bị sử dụng, chuyển thành nhiệt, gây lãng phí năng lượng và tăng chi phí vận hành.

Rủi ro an toàn:

• • Trong hệ thống 3 pha, sóng điều hòa bậc cao có thể làm tăng điện áp trung tính-đất, dẫn đến nguy cơ cháy nổ.

Phương pháp làm giảm sóng hài

Không thể loại bỏ hoàn toàn sóng điều hòa bậc cao, nhưng có nhiều phương pháp làm giảm sóng hài hiệu quả, giúp cải thiện chất lượng điện năng. Dưới đây là các giải pháp phổ biến:

Cuộn kháng AC/DC:

• • Cách hoạt động: Lọc nhiễu bằng cách giảm dòng điện đột biến, thường dùng trong hệ thống có biến tần.
  • Ưu điểm: Chi phí thấp, dễ lắp đặt.
  • Nhược điểm: Hiệu quả trung bình, phù hợp cho lưới điện bị nhiễu nhẹ.

Chỉnh lưu 12 xung:

• • Cách hoạt động: Sử dụng cấu hình chỉnh lưu phức tạp để giảm sóng hài, thường áp dụng trong công nghiệp lớn.
  • Ưu điểm: Hiệu quả cao nhất trong việc giảm sóng hài.
  • Nhược điểm: Cấu trúc phức tạp, chi phí cao.

Biến tần sóng hài thấp:

• • Cách hoạt động: Sử dụng công nghệ tiên tiến để giữ tổng méo dạng hài dòng điện (THDi) dưới 5%, không cần bộ lọc ngoài.
  • Ưu điểm: Tiết kiệm chi phí, dễ áp dụng cho cả nhà máy nhỏ và lớn.
  • Nhược điểm: Phụ thuộc vào chất lượng thiết bị.

Bộ lọc sóng hài:

• • Bộ lọc thụ động (ZSF): Hiệu quả 60–95%, sử dụng máy biến áp zigzag để giảm sóng hài bậc 0. Phù hợp cho các hệ thống cơ bản.
  • Bộ lọc tích cực: Tạo harmonic wave đối nghịch để triệt tiêu, đạt hiệu quả 80–95%. Lý tưởng cho hệ thống phức tạp với nhiều biến tần.

So sánh nhanh các phương pháp:

Phương pháp	Hiệu quả	Chi phí	Ứng dụng
Cuộn kháng	Trung bình	Thấp	Lưới nhiễu nhẹ
Chỉnh lưu 12 xung	Cao nhất	Cao	Công nghiệp lớn
Biến tần thấp	Cao (THDi < 5%)	Trung bình	Nhà máy, văn phòng
Bộ lọc thụ động	60–95%	Trung bình	Hệ thống cơ bản
Bộ lọc tích cực	80–95%	Cao	Hệ thống phức tạp

Sóng hài là một dạng nhiễu không mong muốn, xuất hiện do các tải phi tuyến trong hệ thống điện, gây ra nhiều vấn đề như hư hỏng thiết bị, nhiễu hệ thống, và lãng phí năng lượng. Hiểu rõ harmonic wave giúp bạn nhận thức được tầm quan trọng của việc kiểm soát chúng. Các phương pháp làm giảm harmonic wave như cuộn kháng, chỉnh lưu 12 xung, biến tần sóng điều hòa bậc cao thấp và bộ lọc sóng hài mang lại giải pháp hiệu quả, dù không thể loại bỏ hoàn toàn.

Việc áp dụng các giải pháp này không chỉ bảo vệ thiết bị mà còn tiết kiệm chi phí và nâng cao chất lượng điện năng. Hãy xem xét hệ thống điện của bạn và chọn phương pháp phù hợp, từ giải pháp đơn giản như cuộn kháng cho nhà máy nhỏ đến bộ lọc tích cực cho hệ thống phức tạp. Dù bạn là sinh viên kỹ thuật hay quản lý nhà máy, việc hiểu và kiểm soát sóng điều hòa bậc cao sẽ giúp hệ thống điện hoạt động ổn định hơn.

Các câu hỏi FAQ thường gặp về sóng hài trên dòng điện

1. Sóng hài có thể được loại bỏ hoàn toàn không?

Không, sóng hài không thể loại bỏ hoàn toàn do bản chất của tải phi tuyến. Tuy nhiên, các phương pháp như bộ lọc tải phi tuyến hoặc biến tần sóng hài thấp có thể giảm chúng xuống mức không đáng kể.

2. Làm thế nào để phát hiện sóng hài trong hệ thống điện?

Sử dụng thiết bị đo chất lượng điện năng (power quality analyzer) để phân tích tần số và biên độ sóng điều hòa bậc cao. Các dấu hiệu như quá nhiệt thiết bị hoặc nhiễu hệ thống cũng có thể cảnh báo.

3. Bộ lọc sóng hài nào phù hợp cho nhà máy nhỏ?

Bộ lọc thụ động hoặc cuộn kháng là lựa chọn tiết kiệm chi phí cho nhà máy nhỏ, trong khi bộ lọc tích cực phù hợp hơn cho hệ thống lớn.

4. Sóng hài ảnh hưởng như thế nào đến hóa đơn tiền điện?

Sóng hài gây tổn hao năng lượng dưới dạng nhiệt, làm tăng tiêu thụ điện mà không mang lại giá trị sử dụng, dẫn đến hóa đơn tiền điện cao hơn.





---
